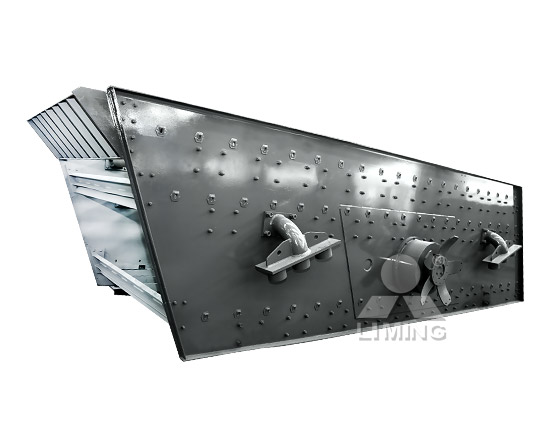

YKN系列振动筛

产品简介

YKN系列圆振动筛是在二十多年振动筛设计经验基础上,结合国际的振动筛制造技术开发成功的高强度大激振力的圆振动筛。适用于处理含水分不大于5%、块度大、散密度大的各种矿石、岩石等,主要用于建材、矿山、化工、水泥等工业部门的筛分作业。

工作原理

YKN系列振动筛主要由电机传动部,中间轴部件,挠性联轴器,激振器组件,筛框组件等部分组成。

YKN系列振动筛采用偏心块作激振源来带动筛体作圆振动,其工作原理是:筛框通过弹性支撑在底座(或基础)上,偏心块件安装在轴上,轴通过轴承和轴承座安装在筛框的侧板上,主轴旋转时带动偏心块旋转,偏心块产生的惯性力迫使筛框产生振动。随着电动机连续运行,筛机作近似圆轨迹运动,实现筛分作业。

产品卖点

振幅更大,效率更高

激振器采用外置式块偏心结构,相对轴偏心振动器提高了激振力,减轻了重量,振幅更大,筛分效率更高。激振器通过调整副偏心块的数量,可满足不同激振力要求,适应不同振幅要求。

优化设计,运行平稳

运用有限元分析技术对筛框进行优化计算。电机与激振器联接采用挠性联轴器,使力矩的传动没有轴向力的传递,从而运行更平稳。

维修方便,安装灵活

采用同步齿形带结构,与齿轮同步器相比,重量轻,维修方便。激振器之间用万向节联接,安装更换灵活。

受力均匀,强度大

侧板采用整体折弯件,不易产生焊接裂纹。侧板与横梁、前后横撑之间采用环槽铆钉联接,整体受力均匀,强度大。

产品参数

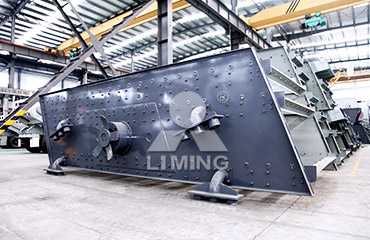

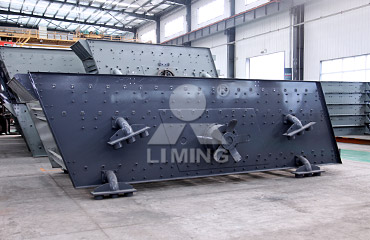

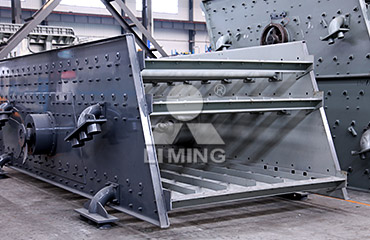

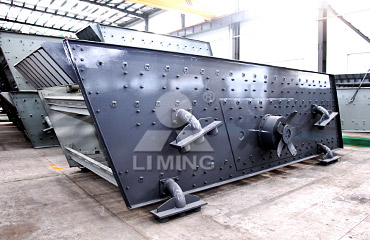

产品图集

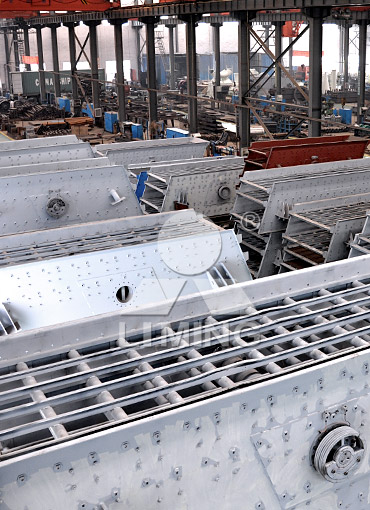

生产场地

生产场地

生产场地

生产场地

生产场地

制砂生产线介绍

砂机产品及应用概述

×
