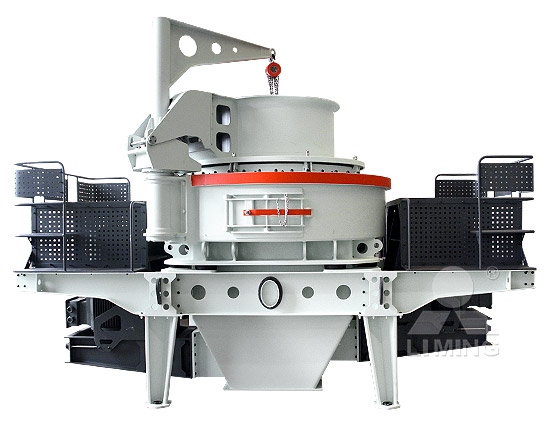

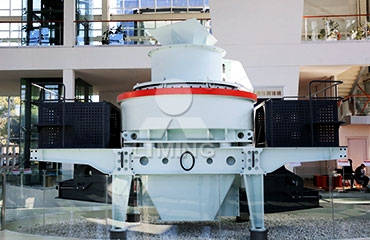

VSI6X系列立轴冲击式破碎机

产品简介

VSI6X系列立轴冲击式破碎机是吸收多年的研发经验和技术理念,采用全新四口叶轮设计结构和特殊密封结构防止轴承筒漏油等工艺,拥有多项国家专利技术的新型制砂破碎设备,具有节能、使用寿命长、应用广泛等特点,助力大砂场逐步向规模化、集中化生产迈进,以满足国家对环保及产能的要求。

  • 应用
    范围

  • 金属和非金属矿石、建筑材料、人工制砂、冶金矿渣

工作原理

电机带动轴承筒传动部分主轴作高速旋转,同时转子随主轴做高速旋转运动,进入叶轮内部物料被叶轮加速后喷射到破碎腔,与破碎腔内形成的料衬物料相互撞击、磋磨,将物料加速后获得动能转化为破碎或者整形物料所需要能量,在破碎腔内循环多次的物料在周围气体涡流的作用下经过多次破碎整形,从而实现物料的连续破碎整形,从机体下部排出形成所需成品物料,此破碎方式为“石打石”,该模式主要应用于石料的整形破碎;另外本设备还配备了“石打铁”破碎方式,与石打石不同的是:物料从转子喷射出来之后与破碎腔内安装的反击块进行撞击,将物料加速获得能量转化为与反击块碰撞破碎所需要能量,撞击之后物料直接从机体下部排出,无法实现在破碎腔的多次循环破碎,这种破碎方式主要适用于以破碎为主(提供大破碎比为目的)工作场合。

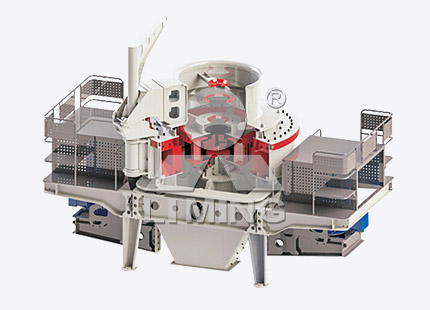

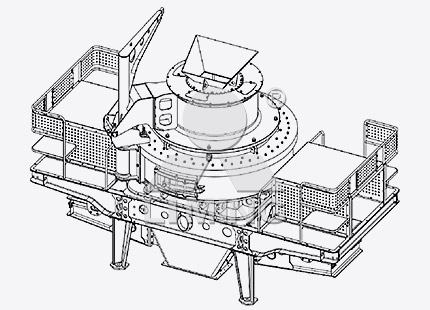

6x工作原理

6x工作原理

产品卖点

破碎模式快速转换

优化破碎腔结构,可以实现石打石与石打铁两种破碎模式的快速转换。“石打石”增加料层隔板,可形成密实稳定的石料层,即使是对抗中高硬度石料,仍可获得更多立方体成品料;“石打铁”优化反击块安装角度,减少能量损耗,获得更高破碎比。

关键部件性能提升

关键部件如叶轮、轴承筒、机体下部等全新设计:叶轮采用四口设计,提高物料通过量与物料间的撞击概率;轴承筒采用独特排风防尘装置和密封结构,防止粉尘进入造成下轴承盖漏油;机体下部由“井”字结构改为“十”字结构,防止物料堵塞排料通道。

智能控制的稀油润滑

采用稀油润滑并配备风冷系统,由PLC和智能仪表控制,可实现全自动润滑控制,润滑温度可调控,为轴承工作提供更理想的工作条件。

人性化易于维护

标配自起吊臂,与举升臂共轴,方便叶轮和轴承筒的维护;采用液压千斤顶举升进料斗,易于维护;护栏高度降低,避免进料斗旋开时干涉。

产品参数

产品图集

专利证书立轴冲击破碎机单电机启动保护控制系统
ZL201520007040.9

专利证书郑州市专利奖二等奖

专利证书科学技术成果

专利证书科学技术成果2

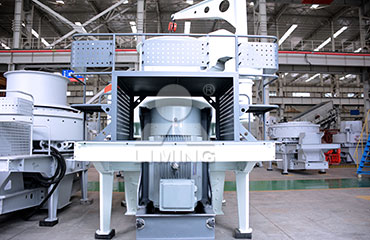

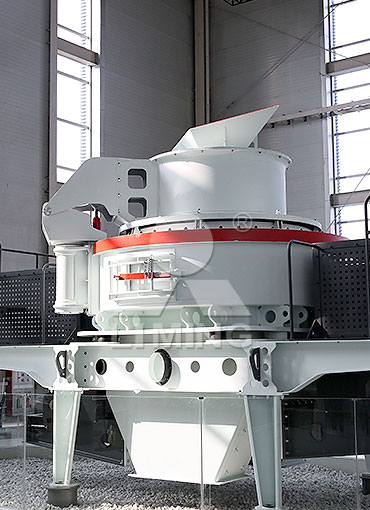

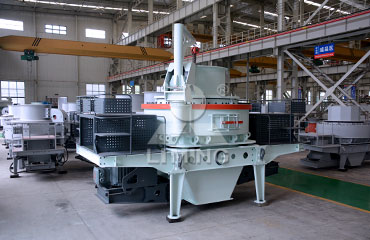

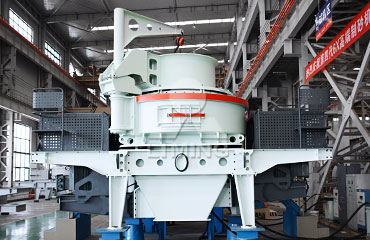

生产场地

生产场地

生产场地

生产场地

生产场地

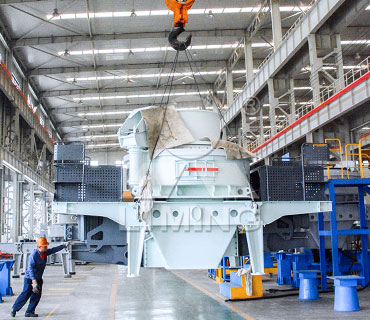

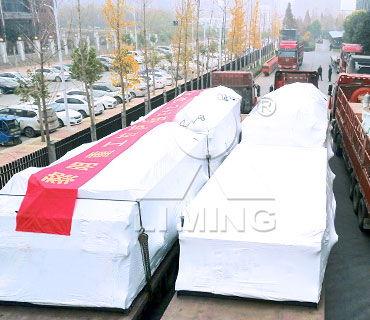

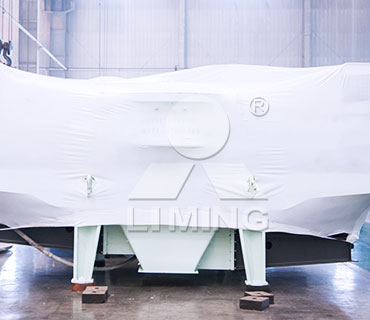

发货现场
发货现场
发货现场
