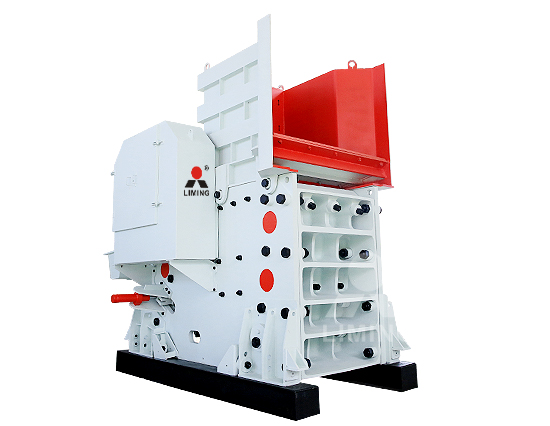

C6X系列颚式破碎机

产品简介

C6X系列颚式破碎机由业内知名的岩石和矿物加工设备生产企业今年会重工荣誉出品,可以对坚硬、强磨蚀性的各种矿石和岩石进行粗碎和中碎。它拥有可拆装无焊接结构机架、优化腔型结构、双楔块调整装置、精选的原材料和元器件、弹性限位减震装置、一体化电机座等特别设计,破碎效率高、投资成本低、使用寿命长、稳定。

  • 应用
    范围

  • 冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门

  •   

  • 抗压强度不高于300MPa的矿石、岩石、矿渣等

工作原理

C6X系列颚式破碎机是主要由机架体组件、颚板安装组件、动颚部组件、轮组件、调整装置组件、传动张紧组件、地脚安装组件、进料斗(选配)和防护罩(选配)等部分组成。

C6X系列颚式破碎机通常以电机驱动作为动力来源,电机通过SPC带将动力输入给皮带轮,皮带轮带动偏心轴转动来驱动动颚体作前后上下摆动。当动颚板靠近定颚板运动时,破碎腔体积减小,破碎腔内的物料被挤压或被劈碎,当动颚板远离定颚板运动时,破碎腔体积变大,破碎腔内被破碎的小块物料从排料口被排出,以此作连续循环运动,实现破碎作业。

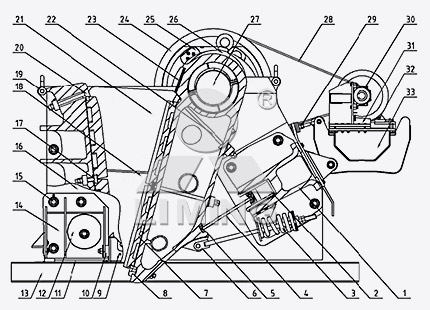

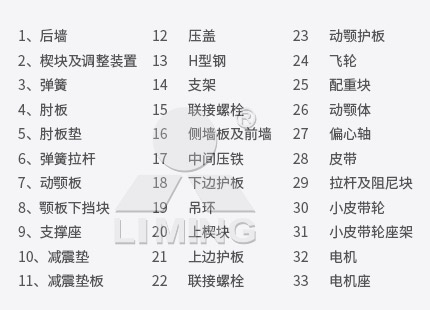

C6X工作原理

C6X工作原理

产品卖点

优化破碎腔结构

破碎腔经过反复优化,实际进料尺寸增大,配合大冲程、陡肘板倾角设计,使破碎腔底部的冲程更大,物料吞吐能力更强,破碎效率大大提高。

可拆装无焊接结构机架

机架采用侧墙、前后墙分离设计,通过栓接固定取代焊接机架,避免了因焊接带来的应力集中问题,结构更加紧凑可靠。

双楔块调整装置

楔块调整取代垫板式排料口调整,可以根据需要配备机械或液压方式调整,使排料口调整操作更简单、省时、安全。

弹性限位减震装置

采用弹性限位块和橡胶减震装置替代刚性地脚联接,有效的吸收震动峰值载荷,从而降低了破碎机与基础之间的相互冲击,减少对基础的疲劳损坏的同时提高破碎机使用寿命。

一体化电机座

一体化电机座,电机座固定于破碎机上,节省安装空间;销轴铰接皮带张紧方案使动力传输更稳定,调节更方便。

好材质精加工

关键部件如前墙、后墙、动颚体、轴承座选用合金铸钢材料,主轴选用综合力学性能更高的锻件材料,耐高冲击负荷;选用SKF、FAG、KTR等国际品牌轴承、联轴器;大侧板、前墙板、后墙板均采用龙门数控铣加工。

产品参数

产品图集

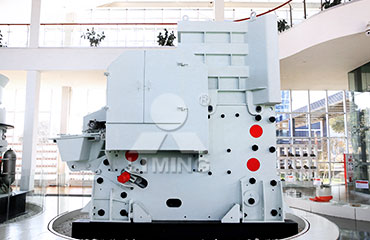

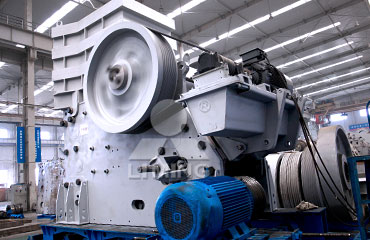

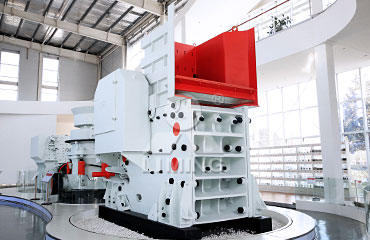

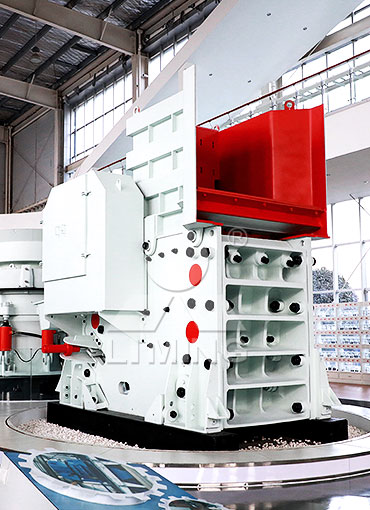

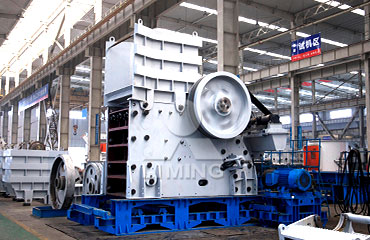

生产场地

生产场地

生产场地

生产场地

生产场地

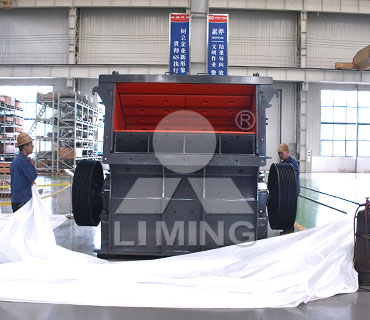

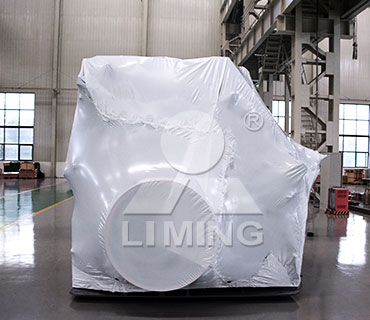

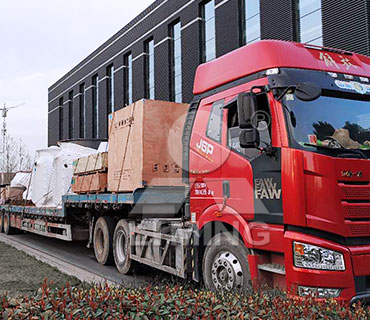

发货现场
发货现场
发货现场

拉萨epc碎石项目

山西阳泉破碎生产线

×
