S5X系列圆振动筛

SV超能激振器 高振动强度 筛分效率高

知识产权管理体系认证

欧盟CE认证

海关联盟CU-TR

质量管理体系认证

下载详细产品信息

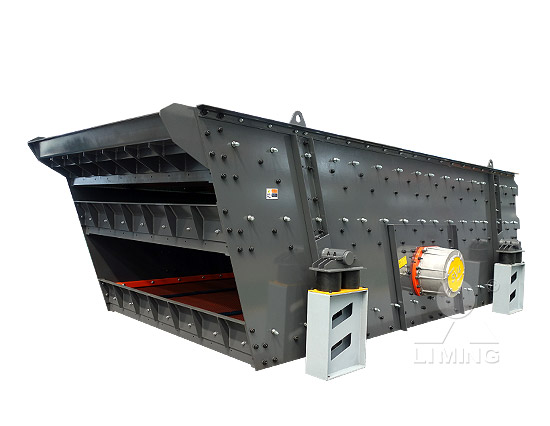

S5X系列圆振动筛

产品简介

S5X系列圆振动筛采用目前国际成熟的设计理念,适用于重型、中型和精细筛分等各种筛分作业,是处理初级破碎和二级破碎后物料的理想设备,也可用于筛分成品物料。

  • 应用
    范围

  • 砂石骨料、金属矿山、煤炭、化工、再生资料利用等行业

  •   

  • 入料≤200mm,且分级粒度2mm--70mm的各种矿石、岩石

工作原理

S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。

S5X圆振动筛是一个以弹簧为支撑弹性元件,以块偏心激振器为振动源,通过偏心块的旋转产生激振力,使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动,通过反复的与筛孔进行比较,小于筛孔尺寸的物料透筛,大于筛孔尺寸的物料在筛面上,从而完成筛分过程。

产品卖点

模块化设计,通用性高

装配模块化SV激振器,振动强度高达4.2G,处理能力强,筛分效率高,更换只需一小时;同时模块化的设计,使得备件种类减少,通用化程度更高。

整体框架结构,承载能力强

采用整体框架结构搭建,与传统单根横梁设计相比,承载能力更强;且有限元强度分析技术加持,确保重量和强度均衡设计。

高强度防护系统,安全稳定

挠性驱动,保护电机不受冲击;激振器护罩和皮带轮护罩,更安全;聚氨酯护罩、压条、和支撑条防止磨损。

激光切割技术,无开裂隐患

侧板采用整板激光切割技术,不存在任何形式的焊接,所有加强构件采用高强度扭剪螺栓,安装更便捷、强度更高,同时避免传统焊接方式造成的开裂隐患现象。

产品参数

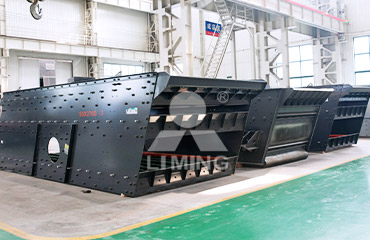

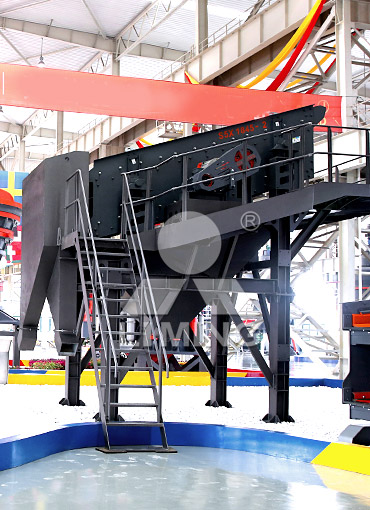

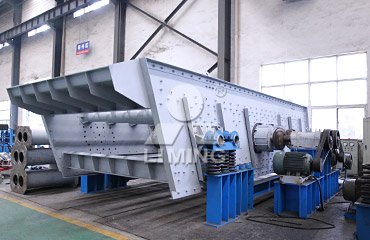

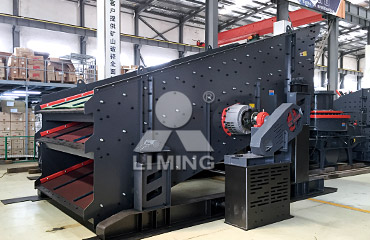

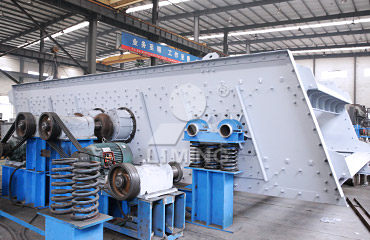

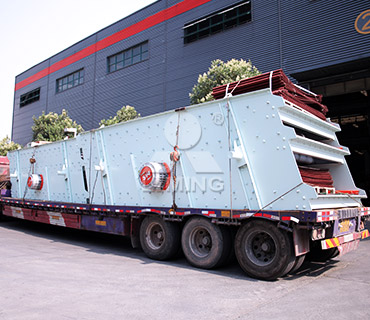

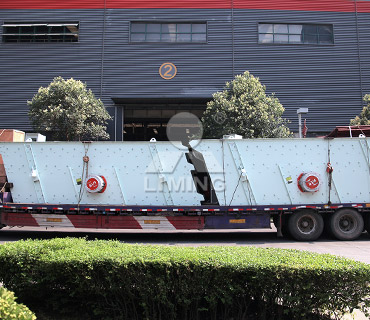

产品图集

×
