PE颚式破碎机

产品简介

颚式破碎机用于各种矿岩石破碎的首道工序,可将抗压强度不高于320MPa的各种矿石一次性加工至中等粒度,常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线,广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域。

工作原理

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成。

颚式破碎机破碎方式为曲动挤压型。工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,物料通过两颚板之间的挤压、搓、碾等实现多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料在重力的作用下,经颚腔下部的出料口自由卸出。随着电动机的连续转动,动颚做周期性的压碎和排料,实现批量生产。

产品卖点

可耐受强力冲击

分体式焊接铸钢机架,结构简单,耐冲击能力强;重型偏心轴和轴承,保证了动颚总成的耐冲击性;动颚上方安装重型护板,以承受物料的强力冲击。

高质材料精加工

颚板、边护板材质为高锰钢,肘板材质为灰铸铁,偏心轴材质为高强度锻钢,经过多次精密的机械加工、热处理和探伤检查制成,具有足够的刚度和强度。

过载保护机制

设备在工作时,可能会有超过其破碎能力的物料进入,这些物料会对设备运行产生不良影响,甚至会损毁设备,此时肘板会自行断裂,保护设备不受破坏。

易操作易保养

垫片式排料调整装置,集中润滑系统,易操作易保养;颚板为对称结构,磨损后可上下对调使用,增长使用周期,节约更换成本。

产品参数

产品图集

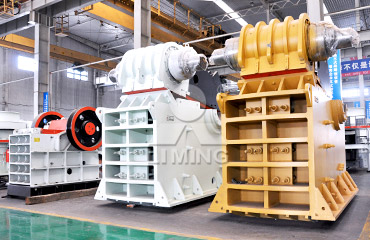

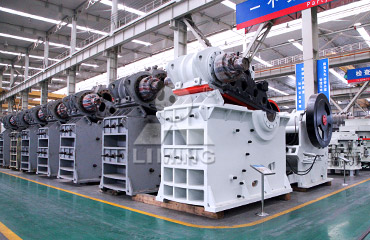

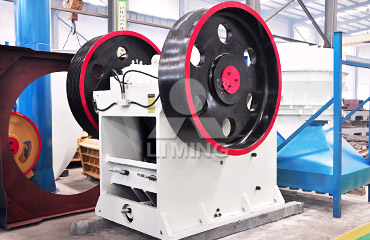

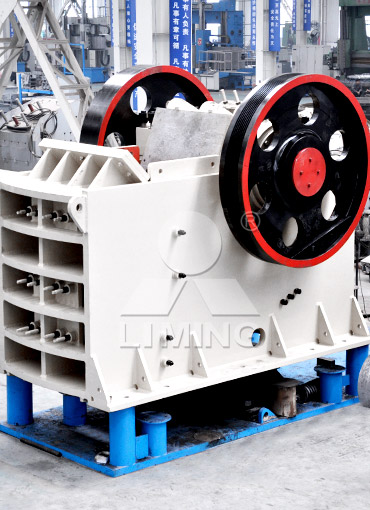

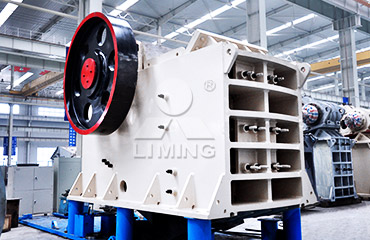

生产场地

生产场地

生产场地

生产场地

生产场地

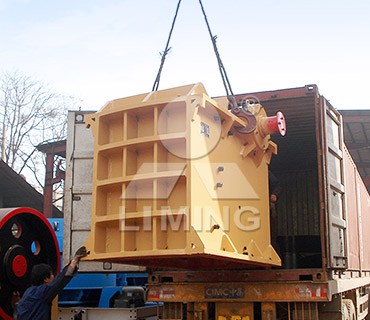

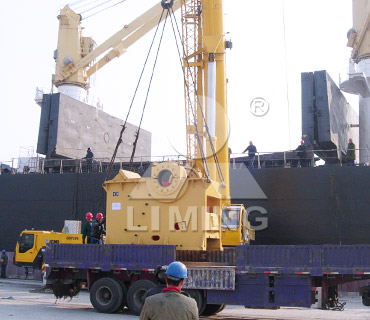

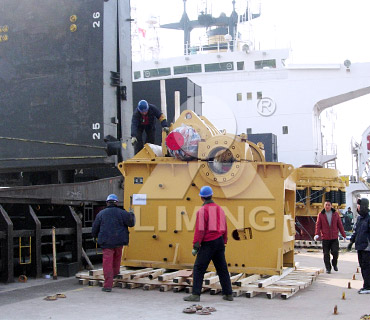

发货现场
发货现场
发货现场

颚式破碎机原理3D演示

哥伦比亚碎石生产线

×
