F5X系列振动给料机

产品简介

F5X系列振动给料机为超重型工况设计,拥有高达4.5G的振动强度及异常坚固的槽体结构,其处理量达1600TPH,给料粒度达1.5m,标准料仓容积为25~45立方米,承受80立方米料仓的仓压,可满足大仓压、高负荷、大冲击等恶劣的初段给料工况。该给料机安装高度较低,布置空间小,适用于向初级颚式破碎机、初级反击破碎机和初级锤式破碎机等连续给料。

  • 应用
    范围

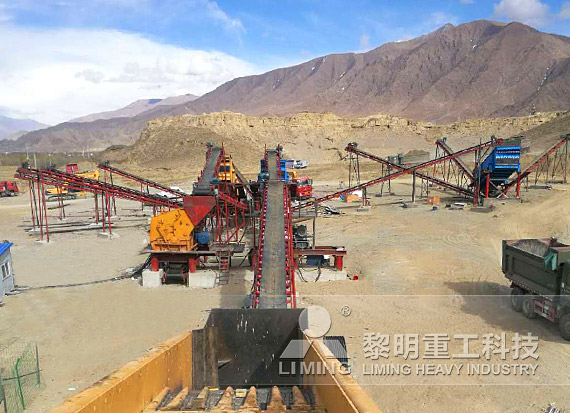

  • 砂石骨料、金属矿山、冶金、煤矿、选矿、建材、化工、磨料、再生资源利用等行业

  •   

  • 入料≤1500mm的各种矿石、岩石

工作原理

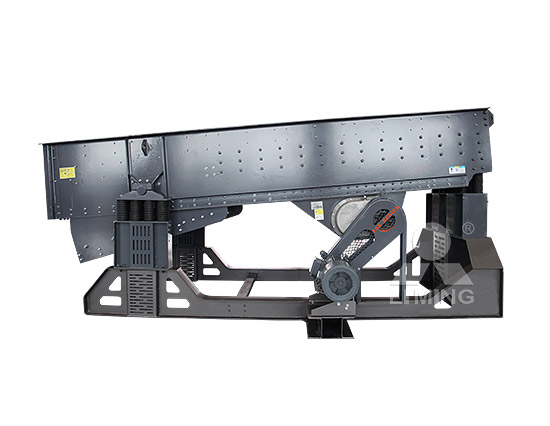

F5X系列振动给料机主要由前支座、槽体、激振器、后支座、防护罩、电机、电机减震器等部件组成。

F5X系列振动给料机采用电机来驱动位于激振装置内的偏心轴。该轴通过齿轮同与之互相并列的另一根轴相连接。当这两根轴转动时,就产生了激振力。轴的这种设置方式,使得所产生的冲程将物料从给料端缓慢地推至排料端。与此同时,对物料进行筛分,使其粒度更加均匀。

通过改变激振装置的速度,可以对振动给料机的给料能力进行调节。如有必要,也可以通过改变冲程的角度(采用改变齿轮相位的方法)来调节其生产能力。

产品卖点

超能激振器

FV超能激振器,振动强度高达4.5G;油浴式润滑,润滑周期长达1500小时;轴承整体拆装式设计,故障维护便捷。

超重型设计

大型矩形管横纵布置的超重型框架结构,能承受大仓压、大的落料冲击;采用高强度扭剪螺栓装配,侧板上无任何焊点,无焊接应力造成开裂的隐患。

预筛分功能

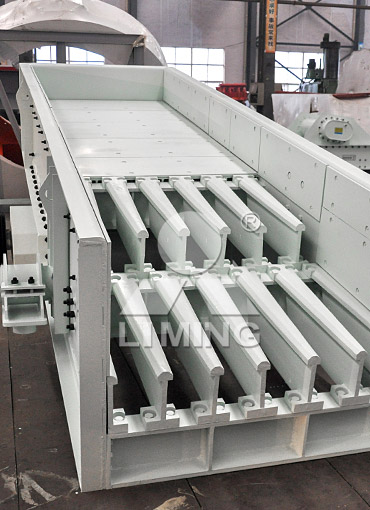

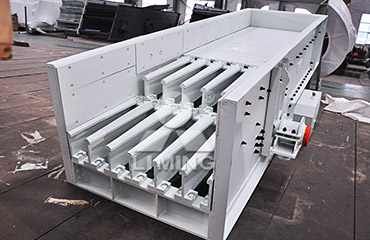

棒条采用高落差、高剔除效率、高耐磨性、方便安装更换的模块式设计,丰富的棒条配置可满足不同应用下的预筛分要求。

高配置结构

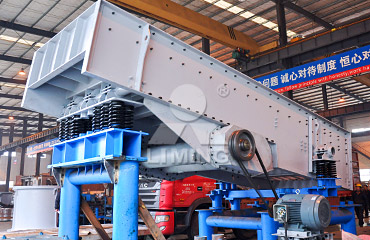

销柱式支撑结构,角度可调;复合弹簧承载力大,平稳静音;进口转轴式电机减震器,内置橡胶芯棒,长达六年免维护,减震效果好,电机寿命长。

产品参数

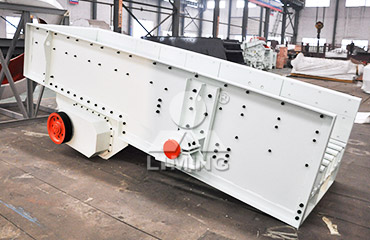

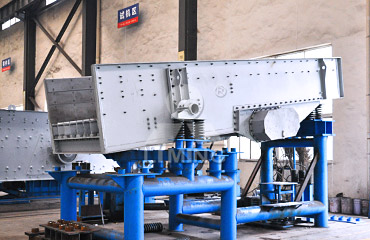

产品图集

×
