VU骨料优化系统

产品简介

VU干法制砂系统采用高度集约的塔楼式全封闭布置,集制砂、粒型优化、石粉控制、级配调整、含水率控制、环保处理于一体,不但明显提高了生产效率,更实现了机制砂粒型、级配、含粉量等各项指标的提升,使机制砂性能媲美天然砂,为砂石、水泥、混凝土产业链的发展创造新的机会和价值。

  • 应用
    范围

  • 搅拌站、干混砂浆、水泥制品厂、骨料矿山、大型建工项目等配套制砂

  •   

  • 廉价易得的尾料、废料、建筑垃圾、石屑、瓜米石等

工作原理

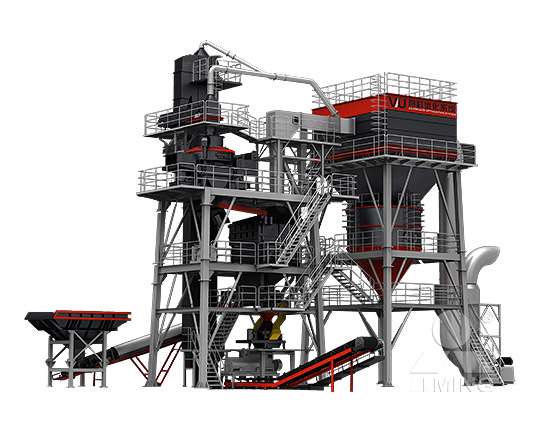

VU干法制砂系统由VU冲击破、VU模控筛、VU粒优机、加湿搅拌器、除尘集粉模块和中央控制系统组成。

原料通过提升送入VU冲击破,经过高频石打石研磨后进入模控筛,分选后根据分筛结果,筛上料返回VU冲击破加工,筛下料进入VU粒优机进行物料的再整形,同时整个模控筛通过除尘器的风选控制物料中含粉量,最终VU粒优机排出物料通过加湿搅拌机均匀拌合物料。 VU骨料优化系统处理后,产出级配合理、粒型圆润、含粉量可控的成品砂,以及干燥洁净、可进行统一回收利用的高附加值石粉(根据原料决定可应用范围)。

产品卖点

塔楼布置形式

采用高度集约的塔楼式布置,不仅大幅减少占地面积,而且在全封闭的结构下,物料的输送、生产在全封闭环境中进行,不必考虑粉尘外溢的问题。全干法的生产和筛选工艺,杜绝了污水和淤泥产生的可能。

破碎磋磨技术

采用“石打石”的离心破碎方法,通过转子对进入破碎机的原料进行破碎、整形和研磨,实现破碎和高密度破碎相结合,有效改善成品砂的颗粒形状,提高细集料的比例。采用创新的研磨技术和瀑落整形技术,使成品砂粒型以高方形度和球形度为主,降低表面积和孔隙率,提高流动性。采用非圆叶轮设计,锤头倾斜安装,增加叶轮与物料的接触,破磨效果好,成品砂各区间比例达到稳定状态,0.15-0.3mm之间的比例约为10%-16%。

风选筛分技术

风选技术与振动筛分技术相结合,振动布料、直线筛分和负压除粉在一个腔体内完成。通过中央控制系统在线调节总风量大小,可实现成品砂含粉量的调节,以及细度模数的微调。采用盾牌菱形防堵筛网,筛分率高,维护频率小。此外,筛网采用大倾角布置,能够显著提高产量。

集中控制技术

采用中央控制系统,在电控室中可控制所有设备的启停,降低使用人员的要求,实现自动化生产。触摸屏可在线显示冲击破电流、润滑油温度及风门开度等关键信息,帮助用户更快了解设备运行状态。粉料仓带有料位计,粉料仓满时会提示报警,操作便捷,安全性更强。

成品砂效果优

VU砂粒型圆润,表面棱角、毛刺大大减少,表面洁净,亚甲蓝值<0.5。现场根据不同需求,在不更换任何硬件的情况下,可实现细度模数从2.3~2.9、含粉量从5~13%之间的调控。


产品参数

产品图集

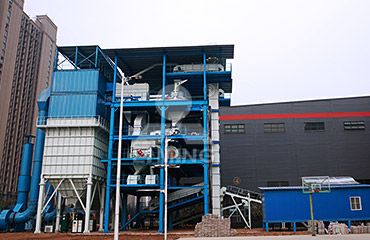

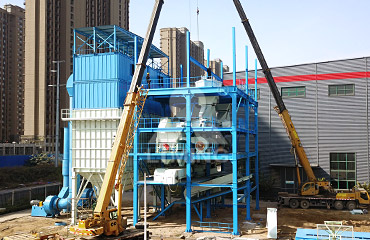

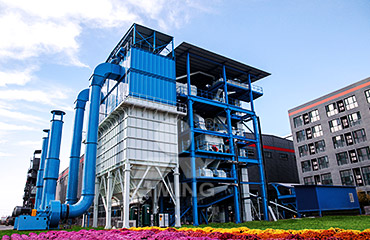

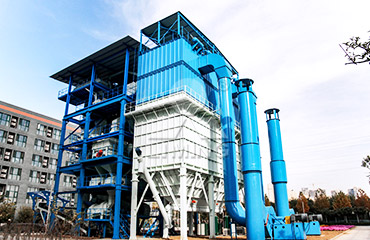

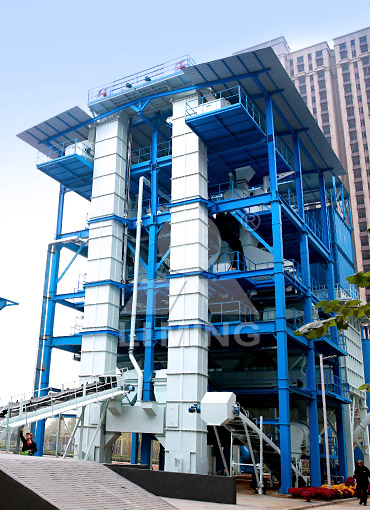

生产场地

生产场地

生产场地

生产场地

生产场地

VU骨料优化系统动画展示

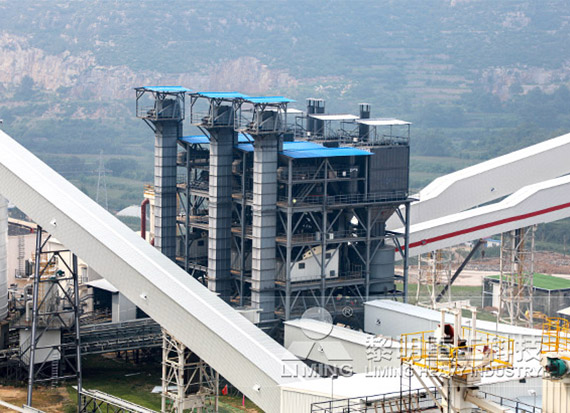

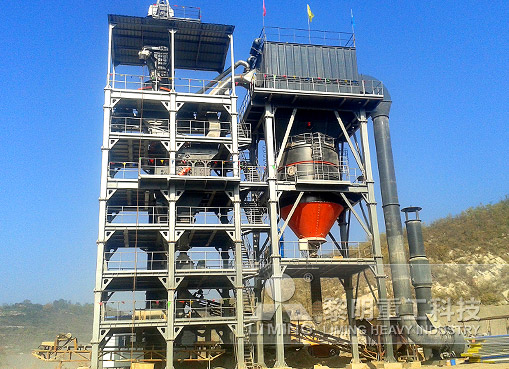

VU砂石骨料系统建设

×
