5X制砂机 优势分析

今年会重工 5X系列立轴冲击式破碎机既可石打石又可石打铁,既可破碎石子又可对石子整形。优化设计的抛料头及其合金形状,大大提高了其金属利用率,且出料粒度小、粒型均匀、生产能力大、锤头寿命长、配套功率小、变三级破碎为二级破碎、结构简单、运行平稳、维修方便、节省投资,是理想的破碎设备。

应用领域:

1. 各种金属和 非金属矿水泥耐火材料磨料玻璃原料建筑骨料机制砂冶金等行业。

2. 用中细碎不同硬度的各种矿石和岩石,如 铁矿石有色金属矿石金刚砂铝矾土石英砂棕刚玉珍珠岩玄武岩等。


  • 玻璃原料

  • 道路

  • 化工

  • 建筑

  • 水泥

  • 冶金
  • 整套机制砂 生产线系统

    砂石料生产线由破碎制砂设备和辅助设备共同构成,其中破碎制砂设备根据流程依次为: 颚式破碎机圆锥破碎机/反击式破碎机制砂机,分三个破碎等级对物料进行加工处理;(提示:根据实际物料大小,可省去部分破碎设备)。
    砂石料生产线基本工作原理为:物料集中送进料仓,经过 破碎制砂设备依次进行三重等级破碎,其间通过输送机连接到 振动筛,并通过振动筛筛分出不同规格的石料产品和机制砂。为保护环境,可配置相应的除尘设备实现清洁生产。

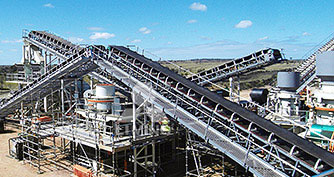

    砂石料生产线

    索取报价 配件中心 物料应用 产品中心 整套生产线所需设备

    整套生产线所需设备
    产品中心 物料应用 配件中心 索取报价

    大型项目 案例解析

    大型机制砂生产线 案例解析

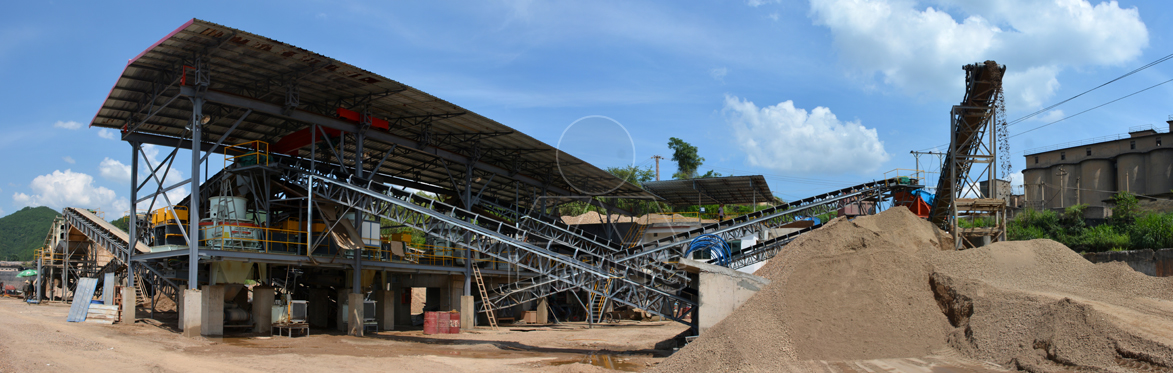

    混凝土搅拌站砂石骨料生产 混凝土搅拌站砂石骨料生产

    加工物料:石灰石        产量:2000T/H,20小时/天

    生产线配置:振动给料机、颚式破碎机、7台5X制砂机、9台圆振动筛、输送机等辅助设备。

    特点介绍:物料非山采原石,直接采用颚式破碎机接5X制砂机进行加工,采用9台圆振动筛配合输送机实现物料循环破碎和分级,一次性产出国标建筑砂成品(《GB/T14684-2001》建筑用砂标准规定:砂的级配应符合3个级配区的要求(粗砂区、中砂区、细砂区),并据细度模数规定了三种规格砂的范围,粗:3.7~3.1;中砂:3.0~2.3;细砂:2.2~1.6.)。整条生产线充分利用各级设备的功能特点,结构紧凑、运行流畅,配合5X制砂机液压功能,自动化程度高,监控检修方便,运行成本大大降低,成为混凝土搅拌站、砂石骨料生产的典型案例。

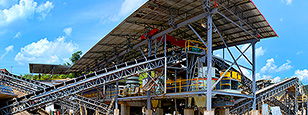

    越南碎石制砂生产线 混凝土搅拌站砂石骨料生产

    加工物料:河卵石        产量:140T/H,8小时/天

    生产线配置:PE500*750颚破、HPT300圆锥破、5X9532制砂机、XSD3016洗砂机、两个4YZS1848圆振动筛 、皮带输送机等其他辅机设备。

    特点介绍:作为当地的知名项目,公司为其配置了HPT液压圆锥破碎机和5X制砂机,采用 湿法生产,清洁环保,得到了当地政府和群众的高度评价。

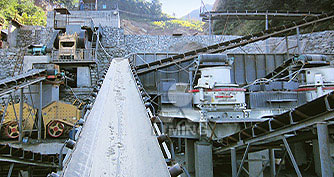

    湖南益阳高速公路项目 混凝土搅拌站砂石骨料生产

    加工物料:河卵石        产量:100方/时

    生产线配置:GED1100*4200给料机、PE750*1060颚式破碎机、CS160圆锥式破碎机、5X1145制砂机、 YZS2460振动筛、XSD3016洗砂机和其他辅机设备。

    特点介绍:本条制砂生产线根据客户物料尺寸大小,采用三级破碎流程,使用了公司新研发的CS 圆锥破碎机和5X制砂机组合使用,配件利用率高,使用周期长,检修方便,大大降低了生产成本 ,每年仅电费就节省600多万元。

    索取产品报价 产品资料下载制砂机参数中心

    制砂机参数中心
    产品资料下载 索取产品报价

    5X系列制砂机 VSI系列制砂机
    • 型号 5X7615 5X8522 5X9532 5X1145
      处理能力(t/h) 瀑落与中心进料 150~280 240~380 350~540 500~640
      全中心进料 70~140 120~200 180~280 250~360
      入料尺寸(mm) 软料 35 40 45 50
      硬料 30 35 40 45
      转速(r/min) 1700~1900 1500~1700 1300~1510 1100~1310
      双电机功率(Kw) 110~150 180~220 260~320 400~440
      外形尺寸 长×宽×高 (mm) 4100×2330×2300 4140×2500×2700 4560×2600×2900 5100×2790×3320
      重量 (t) 12.1 14.8 18.6 27.5
      电源 380V,50Hz
      稀油润滑站 双油泵电机功率 2×0.25Kw
      安全保护 双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动
      油箱加热功率 2Kw
      外形尺寸 长×宽×高 (mm) 820×520×1270

      注:生产能力按中等硬度的石灰石测定。同时又受物料的粒度、含水份,及物料的性质等因素影响。

      润滑系统参数表
      油箱容积
      (L)
      额定压力
      (Mpa)
      流量
      (L/min)
      功率
      (kw)
      冷却水耗量
      (m3/h)
      电加热的电压
      (V)
      介质
      240 0.63 8 0.31 ≥1.2 220 轴承油 32-46 #

      注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.

    • 型号 处理能力
      (t/h)
      入料尺寸
      (mm)
      转速
      (r/min)
      双电动机功率
      (kw)
      外形尺寸
      (L×W×H)
      (mm)
      重量
      (t)
      电源 振动传感器 释油润滑站
      瀑落与中心进料) 全中心进料 软料 硬料 双油泵电机功率 安全保护 外形尺寸
      L×W×H
      (mm)
      油箱加热器功率
      VSI7611 120-180 60-90 35 30 1700-1890 110 3700×2150×2100 11.8 380V,50Hz 监测范围:0.1-20mm/s连续可调 2×0.25KW 双油泵互补保障供油;无油流、无油压自动停机;水冷降温;冬季电机加热启动 820×520×1270 2KW
      VSI8518 200-260 100-130 40 35 1520-1690 180 4140×2280×2425 14.5
      VSI9526 300-380 150-190 45 40 1360-1510 264 4560×2447×2778 17.8
      VSI1140 450-520 220-260 50 45 1180-1310 400 5000×2700×3300 25.6

      注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
